近年来，国内的的光纤激光打标技术发展迅速，其中在电子3C产品、机械、食品、包装等等领域的应用已经很广泛。激光打标技术相比传统的标识技术，不仅仅在对于材料的损耗，标识效果更具有优势。人们为了得到更美观的的标记效果以及更效率的生产加工，会选择市面上不同厂家和类型的激光器作对比，从而找到该类产品所适合加工的激光器。

　　目前市面上应用于打标的脉冲光纤激光器类型主要包括有调Q技术和MOPA技术这两种类型。调Q激光器在早些年之前就引入了国内，所以目前占据了很大的一片加工市场。而MOPA激光器则是近几年才逐渐发展起来的，作为一种更为新型的技术，MOPA激光器与调Q激光器究竟有什么区别呢？它有什么新的技术和优势所在？

　　一． MOPA激光器与调Q激光器的打标应用区别。

　　1.氧化铝薄板表面剥除应用

　　现在的的电子产品越做越轻薄，许多的手机、平板、电脑都采用了轻薄的氧化铝作为产品的外壳。使用调Q激光器在薄铝板上打标导电位时，容易导致材料变形，背面产生“凸包”，直接影响了外观的美观性。而采用MOPA激光器较小脉宽的参数，即能使得材料不易变形，底纹也更加细腻亮白。这是由于MOPA激光器使用了小脉宽参数能让激光停留在材料的时间变得更短一些，而且又有足够高的能量可以清除阳极层，所以对于薄氧化铝板表面剥除阳极的加工，MOPA激光器是更佳的选择。

　　2.阳极氧化铝打黑应用

　　使用激光在阳极氧化铝材料表面标刻出黑色的商标、型号、文字等，这种应用在最近两年中逐渐被苹果、华为、中兴、联想、魅族等电子厂商广泛的用于电子产品的外壳上，用于标刻黑色印记的商标、型号等。而对于这类应用，目前都只有MOPA激光器可以对其加工。由于MOPA激光器拥有宽广的脉冲宽度和脉冲频率调节范围，采用窄脉宽、高频率的参数可以在材料表面打标出黑色的效果，通过不同的参数组合还可以打标出不同灰度的效果。

　　3.电子、半导体、ITO精密加工应用

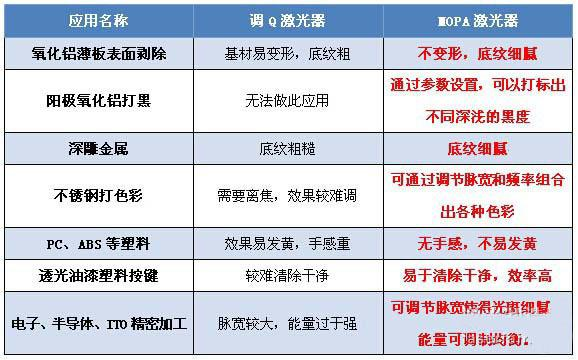

　　在电子、半导体以及ITO激光刻蚀精密加工中，很多时候需要用到精细的划线应用。调Q激光器由于它的本身架构原因，无法调节脉宽参数，所以划的线难以做到精细。而MOPA激光器由于可以灵活的调节脉宽、频率参数，不仅可以使得划的线精细，而且边缘显得平滑不会粗糙。除了以上的几个应用案例外，MOPA激光器与调Q激光器还存在很多不同的应用差别，在这里列举了一部分典型的应用案例，如下表格：

　　在以上的介绍对比中，可以看出MOPA激光器在很多应用上可以取代调Q激光器。在一些更为高端的应用中，MOPA激光器更是优于调Q激光器。

　　为何MOPA技术的激光器会比调Q激光器的应用存在优势？我们将从两种类型的激光器的参数指标方面进行一一讲解。

　　二. MOPA技术激光器和调Q技术激光器的参数指标区别

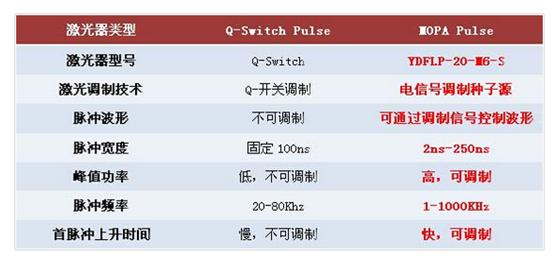

　　这里选用市场上比较典型的调Q类型的激光器和MOPA类型激光器的参数作为对比：

　　通过对比，可以看出MOPA结构的激光器在脉冲宽度、脉冲频率、调控波形等各方面相比调Q激光器都有很大的调节空间，这样使得调试时可以通过各种参数的组合，为不同的材料做出所需求的的各种效果。如果用户需要特定的机型，还可以调制专属的激光参数，为用户做好全方位的激光应用解决方案。

　　MOPA：主控振荡器的功率放大器 Master Oscillator Power-Amplifier。

　　MOPA结构的脉冲激光器原理

　　光纤激光器的谐振腔本身就是一段光纤，所以它不能像传统激光器那样在谐振腔内插入Q开关来实现脉冲输出，因为把光纤谐振腔（就是光纤）拦腰截断插入Q晶体，一会增大插入损耗，二会影响整个激光器的紧凑性而无法实现光纤一体化。所以如何实现光纤激光器的脉冲输出又是一个全新的研究课题。目前比较成熟的技术是采用MOPA（主振动功率放大）技术来实现。

　　MO（Oscillator）就是主振动器，它其实就是一个功率（10-20mw）很小的激光器，一般可选用波长合适（如1064nm）的LD。小功率LD很容易通过驱动电流来直接调制输出参数，如重复频率、脉宽、脉冲波形以及功率大小，通过尾纤把光脉冲信号串联进PA(PowerAmplifier)---光纤功率放大器进行光脉冲放大。光纤放大器一般只用于光纤通讯，它的原理与光纤激光器十分相似，只不过撤掉了光纤两端的光纤光栅而无法形成激光振动，只起信号放大作用。光纤放大器能严格按照MO耦合近来的种子源光进行原形放大，却不改变激光波长、重复频率、脉宽和脉冲波形。所以脉冲激光器采用MOPA方式，既可得到优良的激光特性，又能大大提高输出激光的亮度。这是传统方式所无法达到的综合效果。 从MO出来的光脉冲通过PA放大器时，脉冲的各部位获得的增益会不同：脉冲前沿的增益按指数规律增加，脉冲后部的增益逐渐减少，脉冲后沿增益最小，尤其是如果脉冲信号光很强，或脉宽较宽时，脉冲后沿根本就得不到放大。所以在PA中一般要加上增益平坦器，使得脉冲各部位得到均匀放大（如果入射信号的能量很小或者脉冲很短，整个脉冲可得到均匀放大，而且脉冲形状保持不变）。

　　激光脉冲通过放大器之后，其波形的变化与入射信号脉冲的前沿上升速度有着直接的关系。如果信号光是高斯型脉冲，因脉冲前沿上升比指数还快，所以经过放大后，脉宽可以得到压缩；如果是指数型脉冲，形状和脉宽几乎都不变化；如果输入脉冲前沿上升时间比指数函数更缓慢，则放大后其脉宽会变宽。一般为了获得高功率、窄脉宽的激光脉冲，可以在信号进入放大器之前，采用削波技术切去脉冲的缓慢上升部分，使其脉冲前沿变陡，即能达到压缩脉宽的目的
